Met een aandeel van 30 tot 40% van alle stofexplosies bij bedrijven, kan rustig worden gesteld dat een bekerelevator een ‘gevaarlijke’ installatie is waarbij er een reëel risico bestaat op explosie. Deze blijkt eenvoudig te voorkomen en schade goed is te beperken met de diverse bandscheefloop sensoren voor verticaal maar ook voor horizontaal transport.
Band scheefloop bewaking -
In 60% van de vroegtijdig uitgevallen lagers, ligt de oorzaak bij materiaalvermoeiing als gevolg van continu wisselende belastingen op het lager loopbaanoppervlak en het gebruik van onjuiste smeermiddelen. Lager temperatuur sensoren kunnen beschadigingen vroegtijdig detecteren en eventuele uitval en stof of gasexplosies voorkomen.
Lager temperatuur bewaking
Voor diverse procesbewaking sensoren biedt Muller Beltex u de mogelijkheid om de juiste controllers, indicatoren en (draadloze) transmitters te selecteren. Voor een PT100 sensor wordt er over het algemeen gebruik gemaakt van kop of DIN rail transmitters. Deze transmitter zet het analoge signaal om in een 4-20mA signaal. Wanneer u de voorkeur heeft om de actuele temperatuur sensor op locatie af te lezen dan hebben wij daar een ATEX gecertificeerde controller voor beschikbaar. Laat u adviseren voor het vinden van de geschikte oplossing.
CONTROLLERS, INDICATOREN CONVERTERS & TRANSMITTERS
Voor diverse procesbewakingssensoren biedt Muller Beltex u de mogelijkheid om de juiste controllers, indicatoren en transmitters (al dan niet draadloos) te selecteren. Denk aan universele indicatoren, temperatuur controllers en transmitters voor temperatuur en de vochtigheidsgraad. Betrek ons in een vroegtijdig stadium voor het vinden van de juiste oplossing voor uw specifieke vraag.

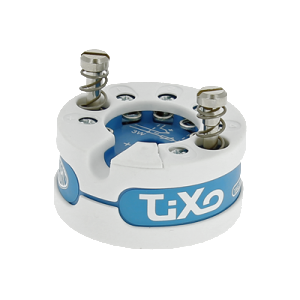

PROGRAMMEERBARE KOPTRANSMITTER
TiXo Series – Kopmontage – ProgressX familie
Ingang: RTD100 2,3 of 4 draden
Output: 4-20 mA
Nauwkeurigheid: <0,1% F.S. of <0,5 ° C
Modellen: Standaard en ATEX
Configuratie met pc (Microsoft Windows only)
ATEX classificatie:
Ex ia IIC T6 / T5 / T4
Ex iaD 20 T85 / T100 / T135 ° C
II 3 G Ex ic IIC T6 / T5 / T4
ATEX-Certificaat nummer:
INERIS 08ATEX0004X & 08ATEX3004X

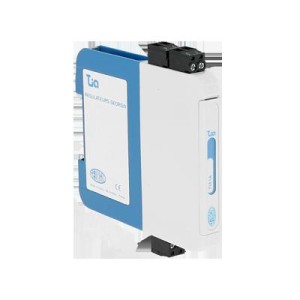

PROGRAMMEERBARE TRANSMITTER
Tia 1 serie – DIN-rail montage – ProgressX Familie
Ingang: RTD100 2 of 3 draden
Output: 4-20 mA
Galvanische scheiding: 1500V AC
Nauwkeurigheid: <0,1% F.S. of <0,5 ° C
Modellen: Standaard en ATEX
Configuratie met pc (Microsoft Windows only)
EG-typeonderzoek nummer:
INERIS 13ATEX0015X
IECEx gelijkvormigheidsattest:
INE13.0022X
ATEX / IECEx classificatie
II 1 G Ex ia IIC T4 Ga
II 1 D Ex ia IIIC T135 ° C Da

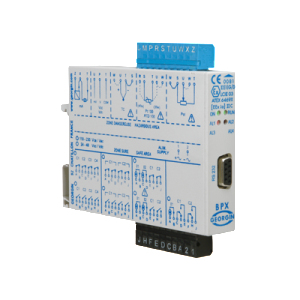

PROGRAMMEERBARE CONVERTER – VERSTERKER
BPX Series – ProgressX familie (UI)
BPX zijn ontworpen om RTD, thermokoppels, potentiometer, mA, mV en andere gestandaardiseerde huidige signalen om te zetten vanuit een ATEX zone naar een veilige omgeving.
Input: Universeel
Output: tot 2 4 / 20mA uitgangen en 2 programmeerbare (digitaal) potentiele vrije contacten afhankelijk van het model
Supply: VAC ou VDC
Rode LED voor alarm staat, en de groene LED voor aanwezigheid van spanning
Opties:
»Hart signaal transparantie met de barrière
»Schroefklemmen
»RS232 programmering kabel en een USB / RS232 converter
»ACCDIVBX voedingskabels
»Ex d behuizing – RTPE9-DIN of andere Ex d behuizing
EG-typeonderzoek nummer:
LCIE03 ATEX 6469X
ATEX classificatie:
II (1) GD [Ex ia] IIC ou [Ex ia] IIB ou [Ex iaD]

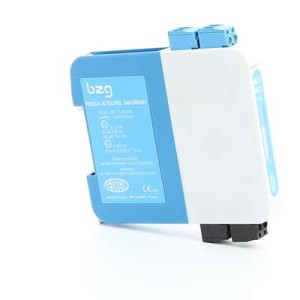

ZENER BARRIER
BZG serie
Zenerbarrières zijn ontworpen om energie die kan worden weergegeven in een gevaarlijke omgeving te beperken.
Montage: eenvoudig op DIN-rail
Modellen: enkele of dubbele
Versie: 1 of 2 kanalen op 13mm dichtheid
Installatie in veilige zone of in zone 2 in een IP54 behuizing (nA soort bescherming)
Frontpaneel met verwijderbare etikethouder
opties:
»De huidige stroom signalering LED aan de voorzijde
»Barrier / DIN-rail isolator
»Ex d-behuizing – RTPE9-DIN of andere Ex d / Ex e behuizing
EG-typeonderzoek nummer:
INERIS 11 ATEX 0024 X
IECEx gelijkvormigheidsattest:
INE 11.0009X
ATEX / IECEx classificatie:
II (1) GD [Ex ia Ga] IIC of [Ex ia Ga] IIB of [Ex iaD Da] IIIC
II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
II 3 (1) G Ex nA [ia Ga] IIB T4 Gc

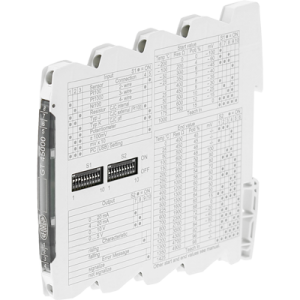

SIGNAAL CONDITIONERING
Signaal conditionering
SG Series – galvanische scheidingsmodule 6 mm dik
Montage: rail DIN-rail
Ingangen: stroom, spanning, Pt100, TC sensoren …
Uitgangen: 4 / 20mA,
Voeding: 16,8-31,2 VDC
Verbruik: 0,8 to1.2W
Nauwkeurigheid: <0,1%
Configuratie: door DIP-schakelaars of USB met behulp van GEORGINSet * software
Isolatie:> 3KV tussen input, output en voeding
modellen:
GT 45000 – Temperatuur zender
GS 75000 – Shunt weerstand isolatie versterker / spanning in mV
GN 25000 – Isolation versterker
GN 21000 – Signaal scheider / repeater
GH 11000 (1 kanaal) en GH 11020 (2 kanalen) – Isolator aangedreven door de lus
GC 52500 – HART-transmitter power supply
GB 64000 – Bipolar isolatie versterker

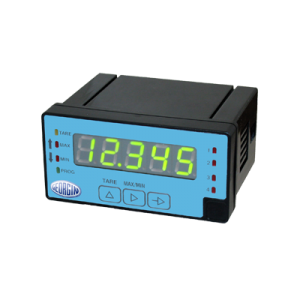

UNIVERSELE INDICATOR
Universele indicator
GSI 48 Series – Universele ingang – Paneelmontage
Proces indicator voor analoge signalen. Het weergeven van een proces, temperatuur, load cell of potentiometer signaal in engineering eenheden.
Montage: 48x96mn panel
Input: Proces, RTD100, thermokoppel
Display: 4,5 digits
Levering: 10-70 Vdc en 21-53 Vac of 85-260 Vac en 100-300 Vdc
opties:
»Alarm (2x, 4x)
»4 … 20 mA-uitgang
»Workshop configuratie met testrapport
OVERZICHT ATEX PROCESBEWAKINGSSYSTEMEN
Met een voorraadhoudend en hoogwaardig productgamma vinden we middels een gedegen probleemanalyse met de juiste maatregelen en ontwerp, altijd de juiste oplossing voor uw installatie en zijn wij in staat snel & flexibel te leveren. Voor een groot gedeelte ontstaan vanuit de wensen van de klant optimaliseren wij onze producten continu. Bekijk hieronder het complete en unieke programma.
WIJ HELPEN U OOK MET MONTAGE, ONDERHOUD EN ENGINEERING
Muller Beltex deelt graag haar kennis bij specifieke vraagstellingen in een consultancy rol. Van engineering tot montage, voor een optimaal verloop van uw bulktransport. Wij zijn in een vroegtijdig stadium betrokken bij het vinden van de juiste oplossing en adviseren u graag vanuit onze ruime (praktijk)ervaring en kennis.
